該風景區水上安全測繪保障項目是重慶市重點水域水上安全保障新型基礎測繪試點項目，該項目使用“方洲號”無人測量船對長壽區境內長壽湖水域進行了水下地形測量，測量面積大，約20平方公里，其中，總航線長度1617983.92米，檢驗線長度82394.16米，重合測線長度101225.93米。在測量完成后進行了相應的數據處理，提交了符合委托方要求的數據與成果圖并通過驗收。
項目概況：

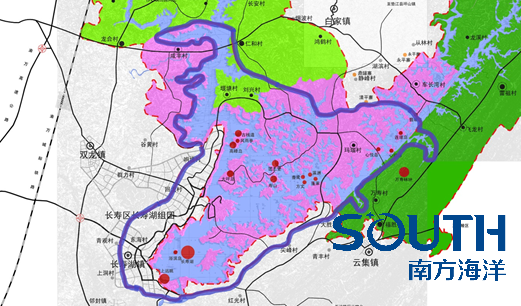

長壽湖位于重慶市長壽區東部，又稱獅子灘水庫，興建于1954年，是國家“一五”期間獅子灘水電站攔河大壩建成后形成的人工淡水湖，主要來水為龍溪河,是龍溪河流域下游控制性水庫，湖水流經長壽城區匯入長江。湖內港汊縱橫交錯，有島嶼200多個，是重慶市最大的湖泊旅游風景區。
方案實施：（配案例圖）
本項目以2010年-2012年“數字長壽地理空間框架建設”項目測量的水涯線為本次水下地形測量范圍。水下地下測量采用GNSS RTK配合測深儀的方式進行測量，利用GNSS RTK獲取測深點的實時三維坐標，利用測深儀同步采集測深數據。數據經處理后得到水底高程，經整理得到水下等深線圖。
本次安全測繪保障項目1:2000水下地形測量除進行長壽湖水域范圍內水下地形測量外，同時也測量了湖邊被湖堤隔開的、水面寬度大于20m的水域。測區大致分為三個區域：西北、西南、東北，分別采用不同的坐標參數進行測量。
采用無人測量船進行水下地形測量時，需在岸邊或船上設立岸基控制中心，通過岸基控制中心電腦遙控?zé)o人測量船進行水下測量。控制基站應架設在視野開闊，環視條件較好的位置。
架設好岸基控制中心后，連接設備，通過控制中心，在測量軟件中應正確設置儀器類型、測量類型、電臺類型、藍牙端口等設備參數；數據單位、尺度因子、投影參數和坐標轉換參數等計算參數正確輸入。
軟件測試無誤后，將無人船放入水中，使用遙控器控制無人船，確保船體運行正常。
無人船調試

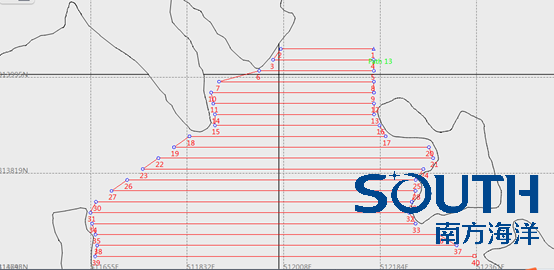

測量布線

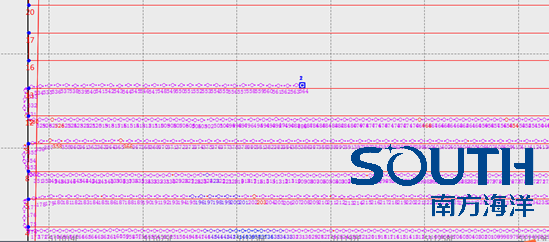

無人船測量跑線
成圖處理包括水下地形高程粗差剔除、水下等高線勾繪等，等高線應光滑，符合自然變化規律，然后進行圖廓內容整飾，日期、簽署齊全，最后與相鄰圖幅及水上水下等高線按照規定進行圖幅接邊。整飾后的圖面應清晰美觀、線條光滑，各項注記齊全、完整，保證水下地形圖的準確性。
數據處理
成果提交
